承重提升2.5倍，新型桥架你们用了吗

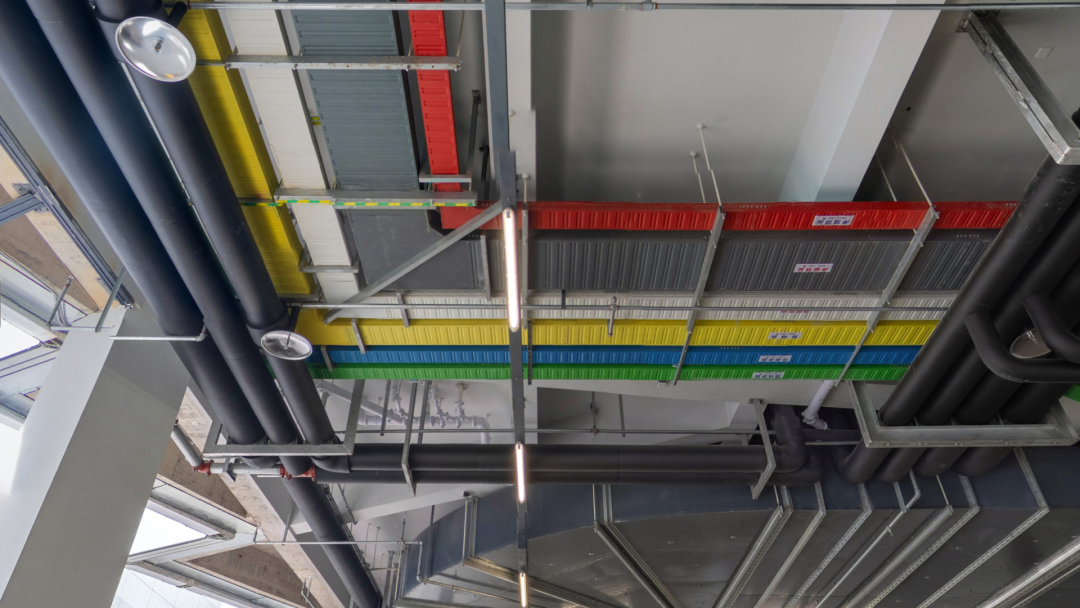

日前，在上海市机电安装“双创”观摩会上海大歌剧院工地见识了新型节能桥架：模压桥架，采用先进的冲床生产工艺，将桥架槽盒的侧板、底板及盖板四个平面，由普通的平板状冲压为凹凸不平的立体结构状，从而大幅提升了板材的抗弯、抗扭及稳定性等性能，提升了整体刚度和承载力。

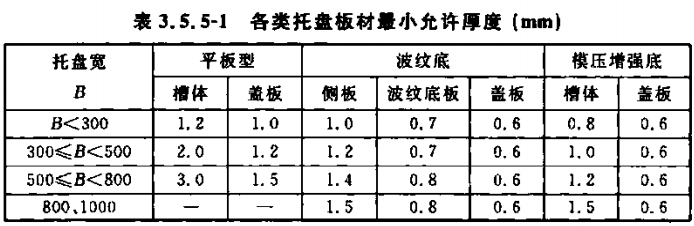

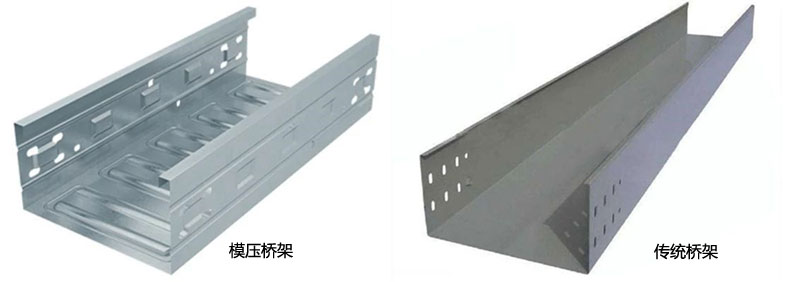

基于T/CECS 31-2017《钢制电缆桥架工程技术规程》各类托盘板材最小允许厚度，模压桥架相比较于传统桥架，厚度要求大大降低，用料重量减小20~40%，不仅大幅节约材料，而且便于现场安装施工。

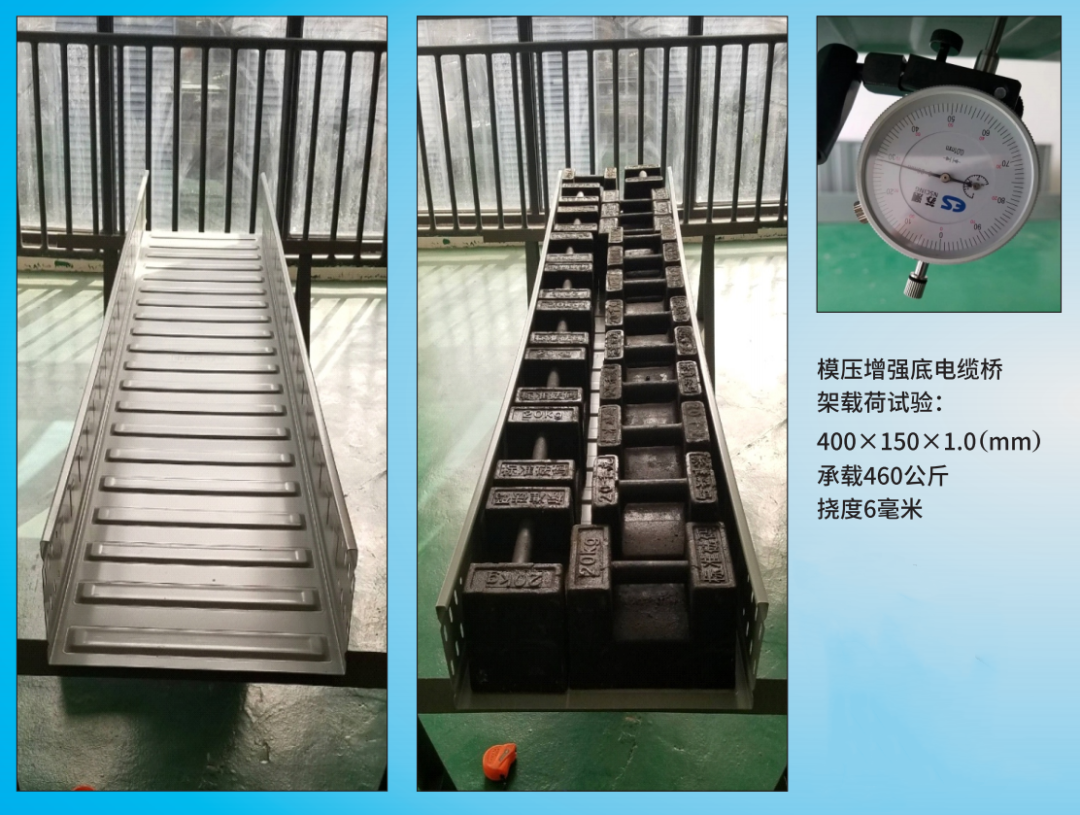

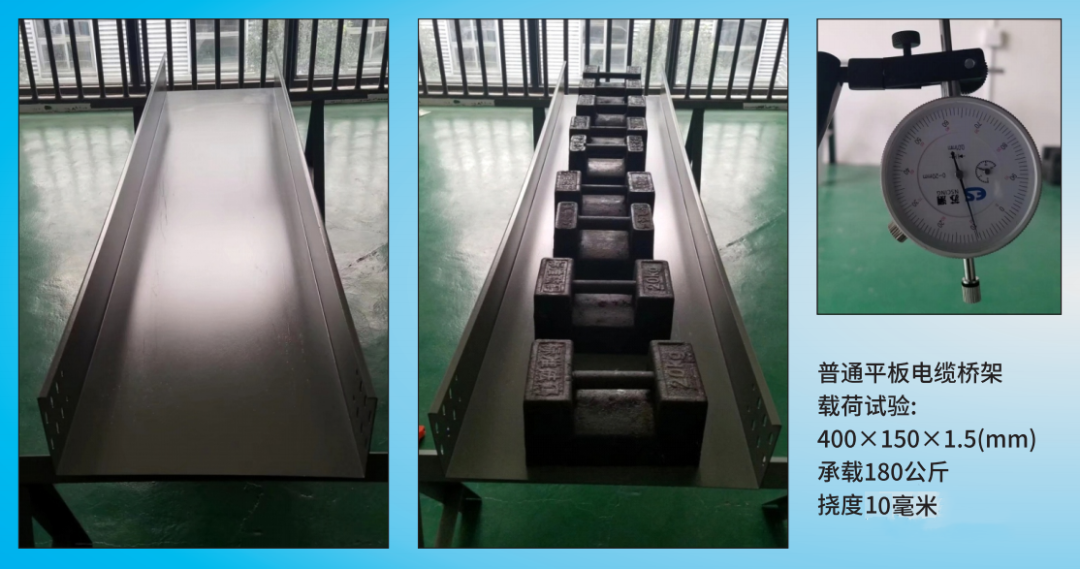

模压桥架因其立体化的结构设计，相对于普通平板桥架，不仅节约了材料，而且大幅提升了承载能力。以400*150㎜规格桥架为例，载荷实验表明：1.5厚度的普通桥架承载力180公斤；1.0厚度的模压桥架承载力460公斤。承载力提升2.5倍！
由于模压桥架的立体凹凸结构，使得桥架槽盒内在敷设电缆线路之后，具有一定的空间形成上下空气流通散热，从而一定程度上，改善电缆运行的热损和电阻。

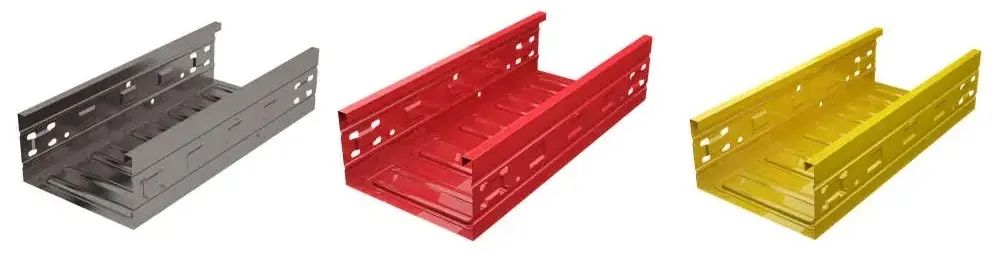

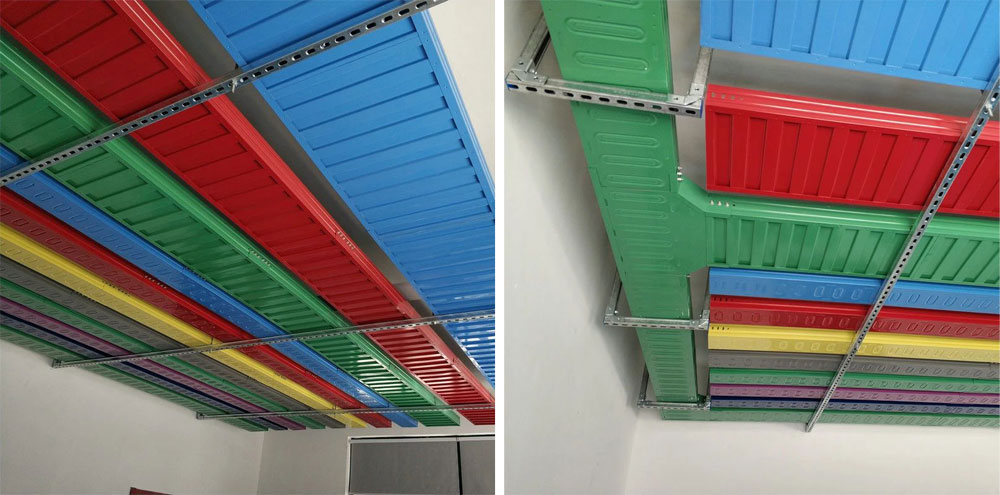

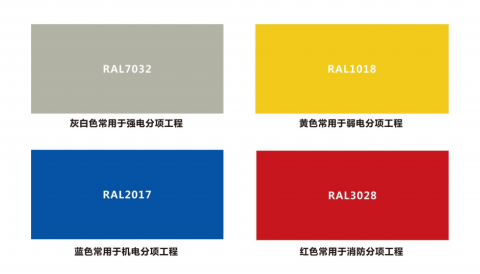

目前，市面上模压桥架的材质采用镀锌板、不锈钢或彩钢，表面处理采用热浸镀锌涂层、彩钢涂层、喷塑涂层、VCI双金属涂层或热镀锌涂层，并通过不同颜色区分模压桥架的不同用途。
